DISCO DE ZIRCONIA ANELSAM (EXPLORE)
Explore Functional es una nueva generación de zirconia multicapa y preteñida. Este disco combina zirconia 3Y y 4Y en un gradiente continuo de croma, resistencia, translucidez y tenacidad. Ya sea para una unidad posterior individual o para una arcada completa tipo híbrida, Explore Functional está diseñada para cumplir con cualquier exigencia clínica.
| CARACTERÍSTICAS
- 5 capas superpuestas, 9 capas de gradiente.
- Adecuado para todas las indicaciones.
- Adecuado para restauraciones de arcada completa.
| ESPECIFICACIONES
- Resistencia a la flexión: 1027–1300 MPa
- Tenacidad a la fractura: 4.3–5.1 MPa·m¹ᐟ²
- Translucidez (1 ± 0.02 mm): 43–46.6%
- Densidad (después del sinterizado): ≥ 6.0 g/cm³
- CTE (25–500 °C): (10.5 ± 1.0) × 10⁻⁶ K⁻¹
- Contenido de fase monoclínica después de envejecimiento acelerado: <5%
- Solubilidad química: <100 µg/cm²
- Radiactividad: <0.1 Bq/g
- Temperatura de sinterización: 1480 °C

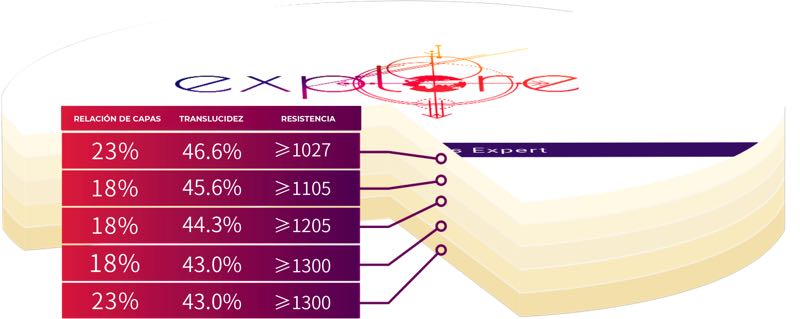

| RELACIÓN DE ESPESORES DEL DISCO
| Capa | 12 mm | 14 mm | 16 mm | 18 mm | 20 mm |
|---|---|---|---|---|---|
| La primera | 2.76 mm | 3.22 mm | 3.68 mm | 4.14 mm | 4.6 mm |
| La segunda | 2.16 mm | 2.52 mm | 2.88 mm | 3.24 mm | 3.6 mm |
| La tercera | 2.16 mm | 2.52 mm | 2.88 mm | 3.24 mm | 3.6 mm |
| La cuarta | 2.16 mm | 2.52 mm | 2.88 mm | 3.24 mm | 3.6 mm |
| La quinta | 2.76 mm | 3.22 mm | 3.68 mm | 4.14 mm | 4.6 mm |
| COMPOSICIÓN
- ZrO₂ + HfO₂ + Y₂O₃: >96.5%
- Y₂O₃: 5.8% – 9.7%
- Er₂O₃: <2.0%
- Fe₂O₃: <0.5%
- Al₂O₃: <0.5%
- Otros óxidos: <0.5%

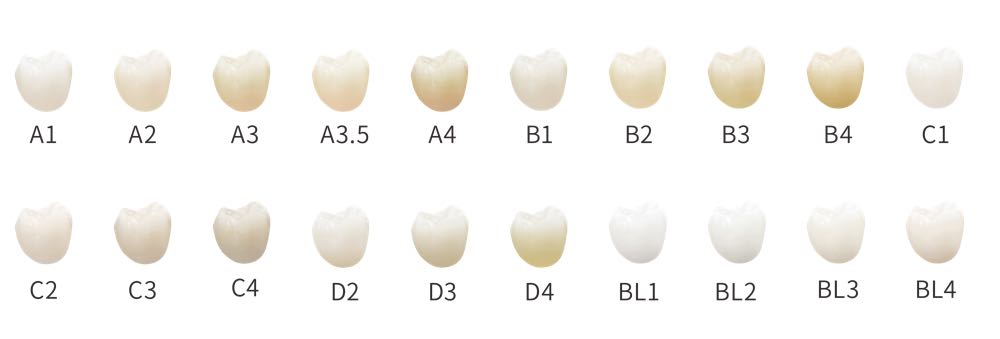

| COLORES

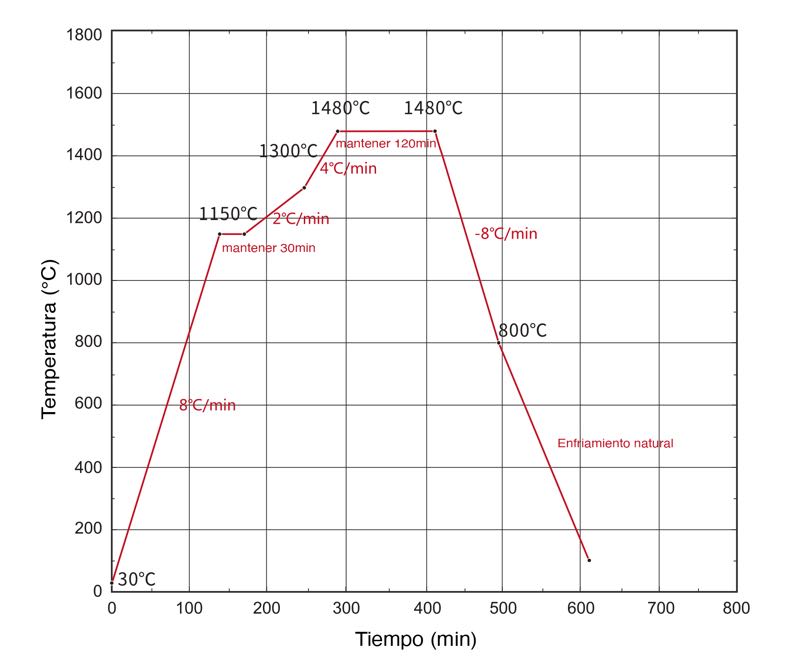

| CURVA DE SINTERIZACIÓN
- La temperatura ideal de sinterización de Explore es 1480 °C, manteniendo esa temperatura durante 2 horas.
| PRESENTACIÓN
Pieza individual
| MARCA
ANELSAM
